Connecteur EN3545 : l’indispensable pilier de vos harnais aéronautiques

Optimisez espace, poids et modularité sans quitter la norme.

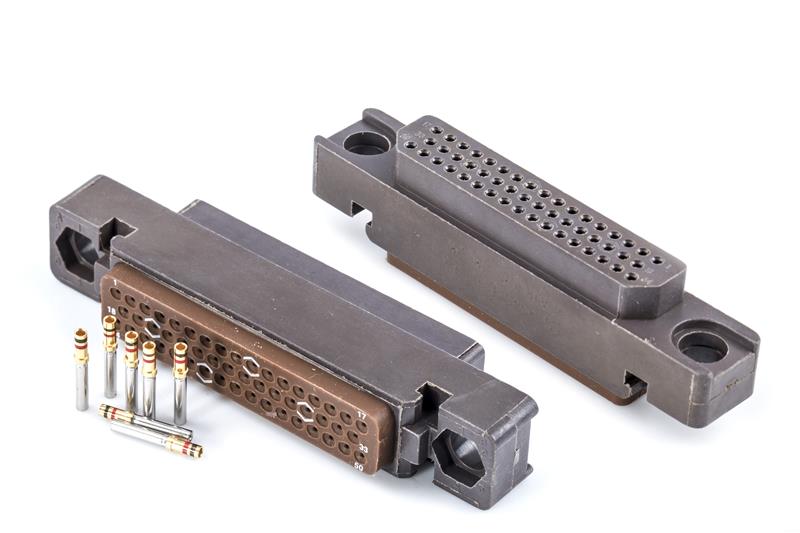

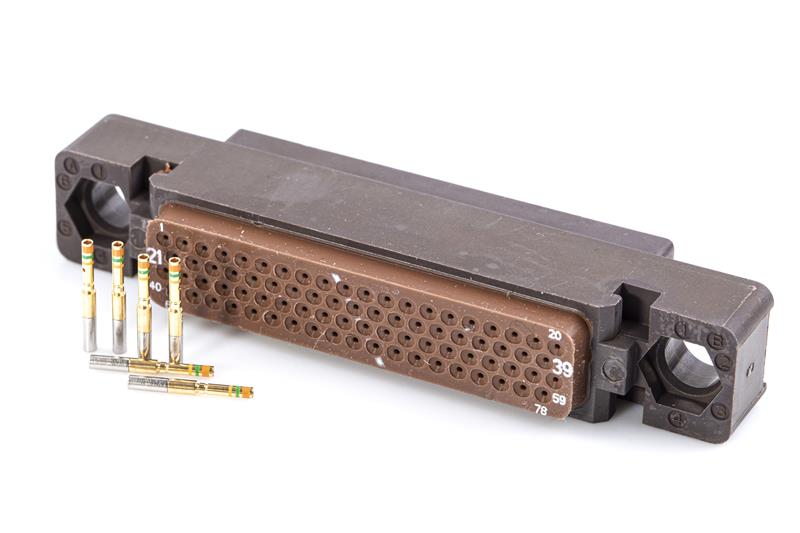

Les connecteurs rectangulaires1900 (Amphenol Air LB) et FAST (TE Connectivity)  sont qualifiés à la norme EN3545, aujourd’hui essentielle pour distribuer puissance, signaux et données dans les cabines. Leur boîtier en thermoplastique allège les harnais tout en répondant aux règles feu‑fumée‑toxicité (FST). Chaque paire mâle/femelle reçoit des contacts à sertir EN3155.

Atouts de conception

• Les connecteurs rectangulaires1900 (Amphenol Air LB) et FAST (TE Connectivity)  sont qualifiés à la norme EN3545, aujourd’hui essentielle pour distribuer puissance, signaux et données dans les cabines. Leur boîtier en thermoplastique allège les harnais tout en répondant aux règles feu‑fumée‑toxicité (FST). Chaque paire mâle/femelle reçoit des contacts à sertir EN3155.

Endurance mécanique & environnementale

• Conçus pour la durée, les deux familles affichent une durabilité de 100 cycles d’accouplement, résistent à 56 jours de chaleur humide et 48 h de brouillard salin, tout en restant opérationnelles de –55 °C à +175 °C. Les connecteurs 1900 précisent en outre des essais vibrations 20 g (4 h/axe) et chocs 50 g / 11 ms, gages de tenue en environnement sévère.

Performances électriques

• La barrière diélectrique tient 1 500 Vrms au niveau de la mer et la résistance d’isolement reste ≥ 5 000 MΩ. Les intensités admissibles vont de 5 A (taille 22) à 60 A (contact K6 taille 8), avec une option Quadrax 100 Ω pour les liaisons haut débit.
