Contacts EN3155 : le standard de vos harnais aéronautiques.

Façonner la connectivité électrique de demain.

Alors que le monde de l’aéronautique se digitalise, se développe et que les charges électriques à bord explosent, la performance se joue souvent sur quelques milliohms. Les contacts sertis EN3155, homologués pour les connecteurs circulaires EN3645 / MIL-DTL 38999 et rectangulaires EN3545 / EN4165, apportent la réponse européenne de référence aux exigences civiles et militaires de haute fiabilité.

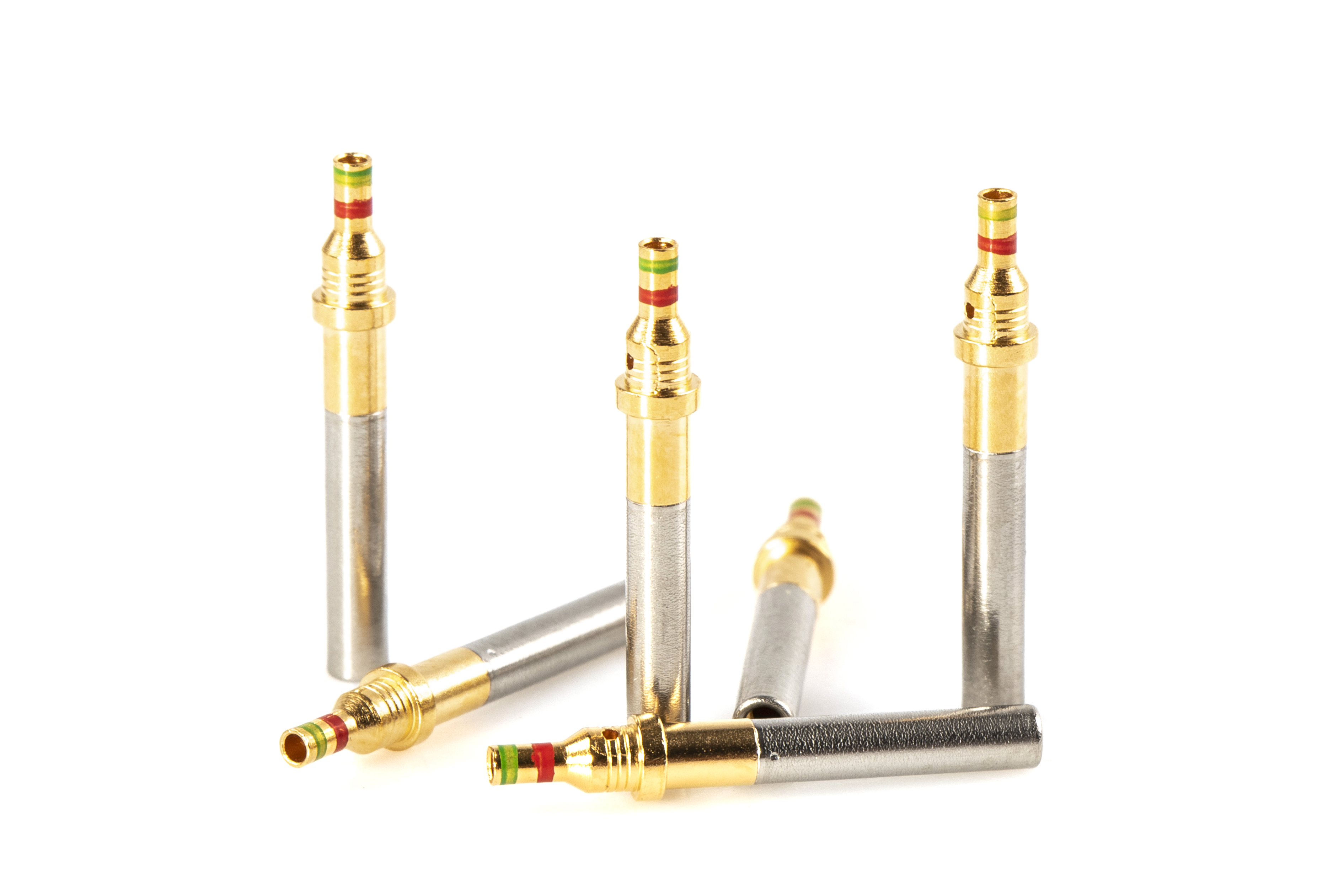

EN3155-019F2022



Normes & qualifications

  • 85 références approuvées couvrent aujourd’hui les versions signal, puissance, coax/twinax et quadrax.
  • La qualification AECMA inclut : traction après sertissage, cycles vibration jusqu’à 35 grms, 500 h de brouillard salin, essais RTCA DO-160 de rétention et de stabilité électrique.
  • Le programme garantit qu’un contact acheté dans vingt ans offrira les mêmes performances qu’un contact livré ce mois-ci.



Pourquoi choisir EN3155 ?

  • Température de service : la fiabilité sous toutes les latitudes
    Conformes aux quatre classes thermiques normalisées — P 125 °C, R 150 °C, S 200 °C et T 260 °C — nos connecteurs continuent d’assurer leurs performances de –65 °C à +200 °C, sans aucun déclassement. Cette plage couvre sans réserve les environnements les plus exigeants : compartiment moteur, APU ou circuits ECS.
  • Calibres et implantations : la polyvalence native
    Les contacts sont disponibles en tailles 22D, 22, 20HD, 20, 16 et 12. Ils se montent directement dans les inserts EN 3645, EN 3545 et EN 4165 sans la moindre adaptation mécanique : un atout décisif pour vos chaînes d’assemblage.
  • Matériaux & placages
    Corps standard en alliage cuivre haute conductivité ou variante « L-Weight » en AlMgSi0,7 passivé (-40 % de masse) …. Placage prescrit : nickel ≥ 1 µm puis or 1,27 µm (option 2,54 µm) pour une résistance au brouillard salin de 500 h
  • Identification instantanée
    Deux bandes époxy codent calibre et genre ; la lisibilité reste intacte après 1 000 cycles d’accouplement et exposition aux solvants




Qu’il s’agisse donc de températures extrêmes, de contraintes d’intégration ou de cycles d’utilisation intensifs, cette gamme de connecteurs combine performances avioniques et facilité de mise en œuvre pour vos projets les plus critiques.

EN3155-066F0810



 Domaines & Applications

  • Tailles 22 / 20 (signal) – bus ARINC 429, CAN, Ethernet, réseaux capteurs.
  • Tailles 16 / 12 (power) – chaînes 28 V dc, convertisseurs starter-générateur, galley power-lines.
  • Coax / Quadrax (taille 8) – liaisons radar, vidéo HD, data haut débit.
  • Aluminium “L-Weight” – harnais de structures composites, applications sensibles au poids, drones HALE.

Adopter les contacts EN3155 via Air Cost Control, c’est sécuriser la continuité électrique de vos programmes tout en optimisant masse, coûts et délais : une solution éprouvée pour la prochaine génération d’aéronefs.



Notre expertise de s'arrête pas là : Un expert à votre écoute.
